三種鋁皮保溫彎頭下料方法教學視頻

　　很多朋友都比較好奇，保溫鋁皮彎頭下料方法有哪些?下面我們就來親自為大家講解一下關于保溫鋁皮下料的一些知識。并且對于常見的鋁皮保溫彎頭下料的一些公式圖片以及視頻做一些講解幫助。

三種鋁皮保溫彎頭下料步驟

　　首先步，計算彎頭的***大面;

　　1、測量管道未保溫之前的直徑，知道保溫層厚度。

　　2、計算方法公式為：管道直徑+半徑+保溫層厚度×2×3.14÷4÷片數÷2=大面彎頭的?。

　　3、計算彎頭的小面：管道直徑×3.14÷4÷片數÷2=彎頭小面的?。

　　4、使用大面彎頭的?+彎頭小面的?÷2=彎頭數據的中段(代號4)(代號4將會在以下講到)

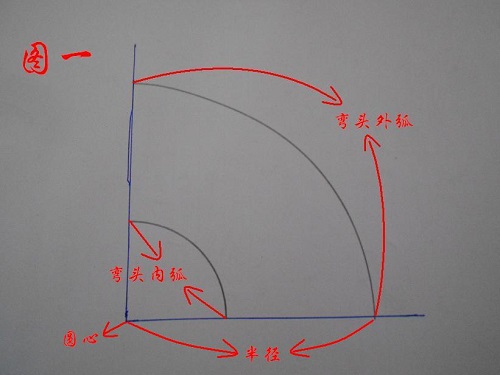

　　第二步，畫輔助圓;

　　1、任意至今畫出一個圓，將這個圓的周長平均分成4分，再分成12份，再將每份都平行打出平行線，這時會看到7條平行線。

　　2、將大面彎頭的?與彎頭小面的?分別在這7條線的***上端與***下端分別把數據導入到平行線中，(以中心線為準)將兩條不同的標記上下縱向連接，(打出一條斜線)，***寬的一端代號為數字7，一直往上標記6,5,4,3,2,1。

鋁皮保溫彎頭下料視頻

鋁皮保溫彎頭下料樣板模板圖片

鋁皮保溫彎頭下料計算公式

　　彎頭下料公式1：

　　(管道直徑+半徑+保溫層厚度)×2×3.14÷份數=彎頭大面的寬度。計算出這個數據后還要÷2=彎頭大面的一半，這個數據要在輔助圓上使用。

　　管道直徑×3.14÷4÷份數=彎頭小面的寬度，計算出這個數據后還是要÷2的，要得到彎頭片每片寬度的一半，這個數據要用在輔助圓中。

　　彎頭是水暖安裝中常用的一種連接用管件,用于管道拐彎處的連接，用來改變管道的方向。其他名稱：90°彎頭、直角彎、愛而彎、沖壓彎頭、壓制彎頭、機制彎頭、焊接彎頭等。

　　彎頭下料公式2：

　　90°R=1.5DN推制彎頭下料長度=彎頭外徑*1.5*1.57*彎頭外徑/預選鋼管外徑+預選鋼管壁厚*3 此公式還需要參考制作廠家的芯杠尺寸。

　　關于蝦米腰彎頭放樣展開的方法，好多網友問到具體的放樣展開方便的方法，因為1：1畫圖展開太麻煩了，也不夠精確。我總結了一下，歸納了下面的計算表格，根據此表格，可以比較方便的展開90度多節(2~19節)彎頭。

　　以上內容就是我們根據市場上反饋對于“三種鋁皮保溫彎頭下料方法教學視頻”,這篇文章全部的內容匯總，通過對于保溫鋁皮下料的方式面積的計算以及下料視頻，可以有效的幫助您計算彎頭下料。
